Technická specifikace shrnuje základní principy konstrukce, opláštění a vybavení pro návrh a realizaci lezecké stěny nebo boulderingové stěny v souladu s požadavky příslušných částí ČSN EN 12572.

Uvedené parametry mají informativní charakter a mohou se lišit podle typu projektu, statického návrhu, prostředí (interiér / exteriér), požadavků investora a smluvní specifikace. Závazné technické řešení je vždy určeno projektovou dokumentací a smlouvou o dílo.

Nosné konstrukce

ocelové příhradové nosníky (svařované nebo montované) navržené statickým výpočtem dle podkladů a projektové dokumentace
u jednodušších stěn nebo boulderingových stěn je možné také dřevěné konstrukční řešení
povrchová ochrana: třívrstvý antikorozní nátěrový systém; pro exteriér po dohodě možnost žárového zinkování
připevnění opláštění: dřevěné hranoly (typicky 80 × 80 mm) kvality SI, ocelová táhla, svorníky a vruty dle návrhu
kotvení dle statiky a typu objektu (chemické kotvy, např. Hilti nebo ekvivalent, a závitové tyče odpovídající specifikace, např. M12)

Jisticí body

osazení jisticích bodů, rozmístění a horní jištění dle požadavků příslušných částí normy ČSN EN 12572 a projektového řešení
dimenzování a ověření podle projektové dokumentace a požadavků příslušné normy
ukončení směru zpravidla řetězem připevněným ve dvou bodech se dvěma ocelovými karabinami, není-li dohodnuto jinak

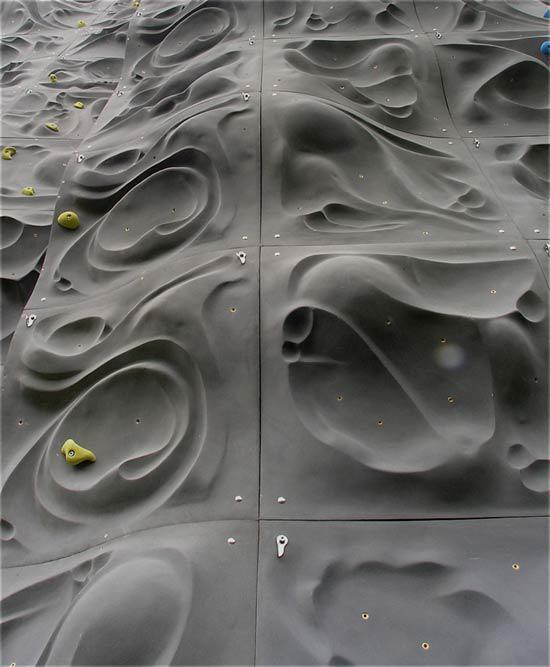

Opláštění

březová překližka typicky 18 / 21 mm (např. formáty 1510 × 1510 mm nebo 2500 × 1250 mm dle návrhu)
pro exteriér voděodolná úprava a ochrana rubové strany (např. ochranná fólie) dle specifikace projektu
povrchová úprava: zdrsněný nebo hladký povrch, typicky dvousložková epoxidová barva
ochrana proti tření lana v exponovaných místech (např. kovové lišty se zapuštěnými vruty)
volitelně prostupy pro světla, vzduchotechniku, klimatizaci nebo další technologie dle projektu

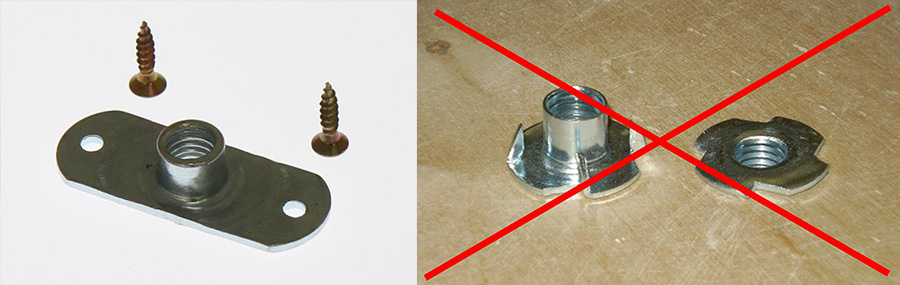

Matice (T-nuts)

standardně orientačně 50 ks/m² (nebo dle požadavku projektu)
exteriér: nerezové provedení / interiér: pozinkované provedení (dle specifikace)
upevnění z rubu dvěma vruty proti protočení a vypadnutí dle konstrukčního řešení

Naklápěcí systémy

typický rozsah převisu 0° až 40° (dle konstrukčního návrhu)
hydraulické nebo ruční řetězové zvedáky
možnost integrace interaktivních tréninkových systémů (např. Kilter Board) dle kompatibility a zadání

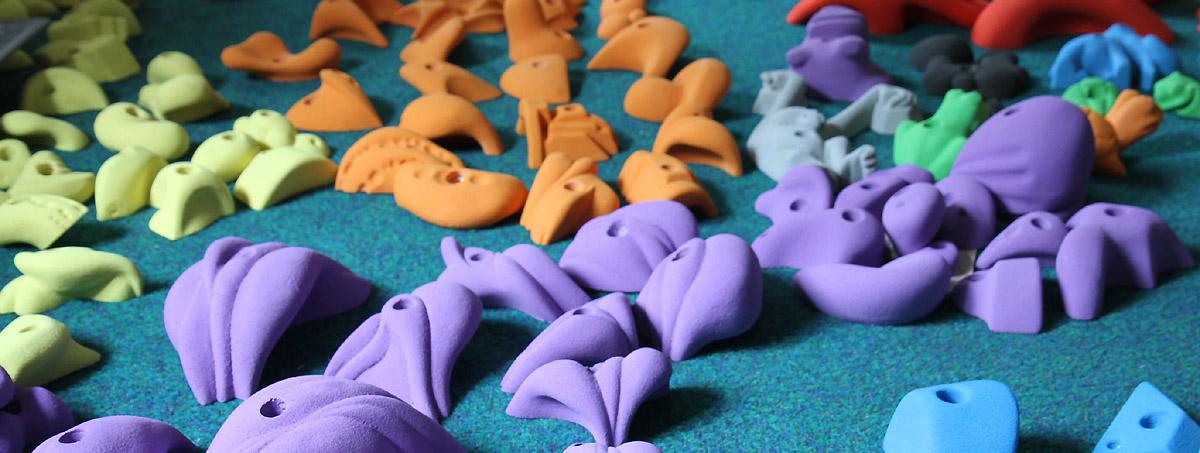

Chyty a struktury

různé velikosti, tvary a barvy dle zamýšleného použití a obtížnosti cest
doporučená hustota osazení (orientačně): lezecká stěna min. 5 ks/m², boulderingová stěna min. 8 ks/m²
montáž šrouby do T-nuts (exteriér: nerez / interiér: pozink dle specifikace)
použité chyty a komponenty se volí dle účelu použití a požadavků příslušných částí normy ČSN EN 12572

Vybavení

dopadiště (typicky 10–40 cm dle typu zóny a návrhu)
samojistící navijáky
vybavení pro provoz (např. expresky, lana, sedáky, jisticí pomůcky, lezecká obuv)
konkrétní značky a modely dle nabídky, dostupnosti a specifikace projektu (např. Rock Empire, Fixe, Petzl, Tendon, La Sportiva)

Poznámka k normám a specifikaci

Konkrétní technické řešení, použité materiály, dimenze, kotvení, rozmístění jisticích bodů a parametry vybavení se vždy stanovují individuálně podle projektu, statického návrhu, účelu provozu a smluvní dokumentace.
